「サイエンスナサール (業務用)」 | 医療・研究・産業用　不燃仕様モデル

サイエンスナサールの特徴

鋼板複合遮音パネルを採用し、短工期(最短2日)を実現。移設対応も可能です。
さらに不燃認定内装材の採用により、地下街、商業複合施設など内装制限適用区域内への設置も可能です。
1.5畳から4.0畳までの豊富なサイズバリエーション、簡易シールド仕様などのオプションも取り揃え、
医療・研究・産業用のさまざまな分野への応用が可能です。

製品概要

業務用用途例

・医療施設・・・MRI・検査機器のノイズ対策に。FIX窓パネル、コネクターボックス、壁吸音板の設置により聴力検査室仕様が可能です
・研究機関・・・高精度計測や実験用に
・産業用途・・・電子機器の評価・検査スペースに

不燃認定内装材を採用しているので地下街や商業複合施設など、内装制限のある区域内でも安心して設置できます。オプションの電磁シールド仕様の設置によりシールドルーム仕様が可能です。

不燃対応

	鋼板複合遮音パネル	高性能鋼板複合遮音パネル	不燃認定内装材	内装制限適用区域内
Dr-35	〇	–	〇	〇
Dr-40	〇	–	〇	〇
Dr-45	–	〇	〇	〇

3種類の遮音性能ー天井にはグラスウール吸音板を標準装備

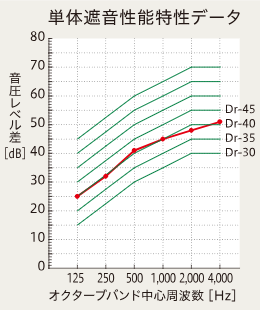

Dr-35ー基本性能を充実させたスタンダードタイプ(開口部遮音性能T-3)

木製防音ドア、二重ガラス窓付き

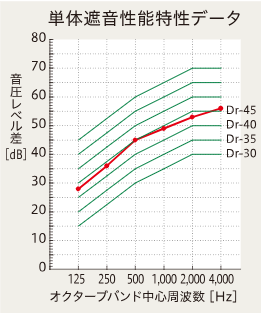

Dr-40ーさらに高い遮音性能を必要とする用途に適した、高遮音タイプ(開口部遮音性能T-4)

鋼製防音ドア、二重ガラス窓付き

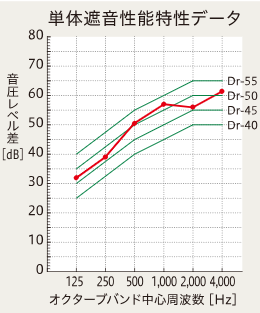

Dr-45ー医療機関の聴力検査室や実験室に最適な充実性能(開口部遮音性能Ts-45)

高性能鋼製防音ドア

※遮音性能はカワイ楽器の測定値です。設置条件により変わることがあります。

パネル組み立て方式　1.5畳～4.0畳までの6サイズ

	1.5畳	2.0畳	2.5畳	3.0畳	3.5畳	4.0畳
Dr-35(FHS)	〇	〇	〇	〇	〇	〇
Dr-40(FKS)	〇	〇	〇	〇	〇	〇
Dr-45(FSS)	〇	〇	〇	〇	〇	〇

移設可能なパネル組立方式、工期は最短2日

サイズ表

●タイプ・遮音性能別　本体サイズ

仕様一覧		遮音性能	室外高さ[mm]			室内高さ[mm]
		遮音性能	幅	奥行	高さ	幅	奥行	高さ
	1.5畳	Dr-35	2,000	1,200	2,307	1,872	1,072	2,148
		Dr-40	2,000	1,200	2,315	1,857	1,057	2,148
		Dr-45	2,000	1,200	2,408	1,847	1,047	2,084
	2.0畳	Dr-35	2,000	1,600	2,307	1,872	1,472	2,148
		Dr-40	2,000	1,600	2,315	1,857	1,457	2,148
		Dr-45	2,000	1,600	2,408	1,847	1,447	2,084
	2.5畳	Dr-35	2,000	2,000	2,307	1,872	1,872	2,148
		Dr-40	2,000	2,000	2,315	1,857	1,857	2,148
		Dr-45	2,000	2,000	2,408	1,847	1,847	2,084
	3.0畳	Dr-35	2,000	2,400	2,307	1,872	2,272	2,148
		Dr-40	2,000	2,400	2,315	1,857	2,257	2,148
		Dr-45	2,000	2,400	2,408	1,847	2,247	2,084
	3.5畳	Dr-35	2,000	2,800	2,307	1,872	2,672	2,148
		Dr-40	2,000	2,800	2,315	1,857	2,657	2,148
		Dr-45	2,000	2,800	2,408	1,847	2,647	2,084
	4.0畳	Dr-35	2,000	3,200	2,307	1,872	3,072	2,148
		Dr-40	2,000	3,200	2,315	1,857	3,057	2,148
		Dr-45	2,000	3,200	2,408	1,847	3,047	2,084

※設置をご検討の方は現地下見が必要です。

標準仕様

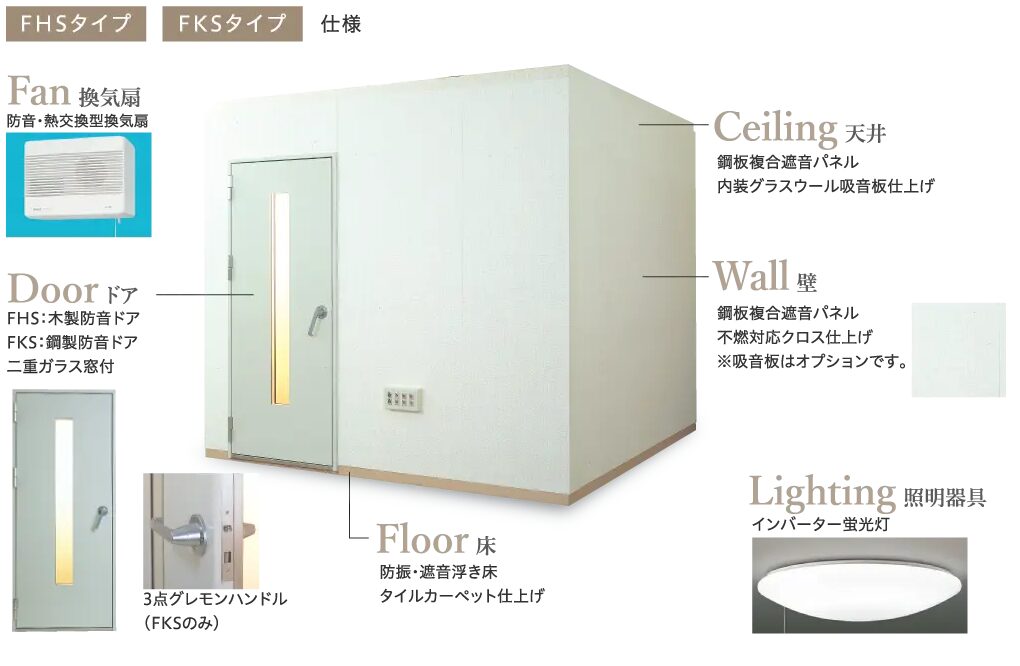

Dr-35，Dr-40標準仕様

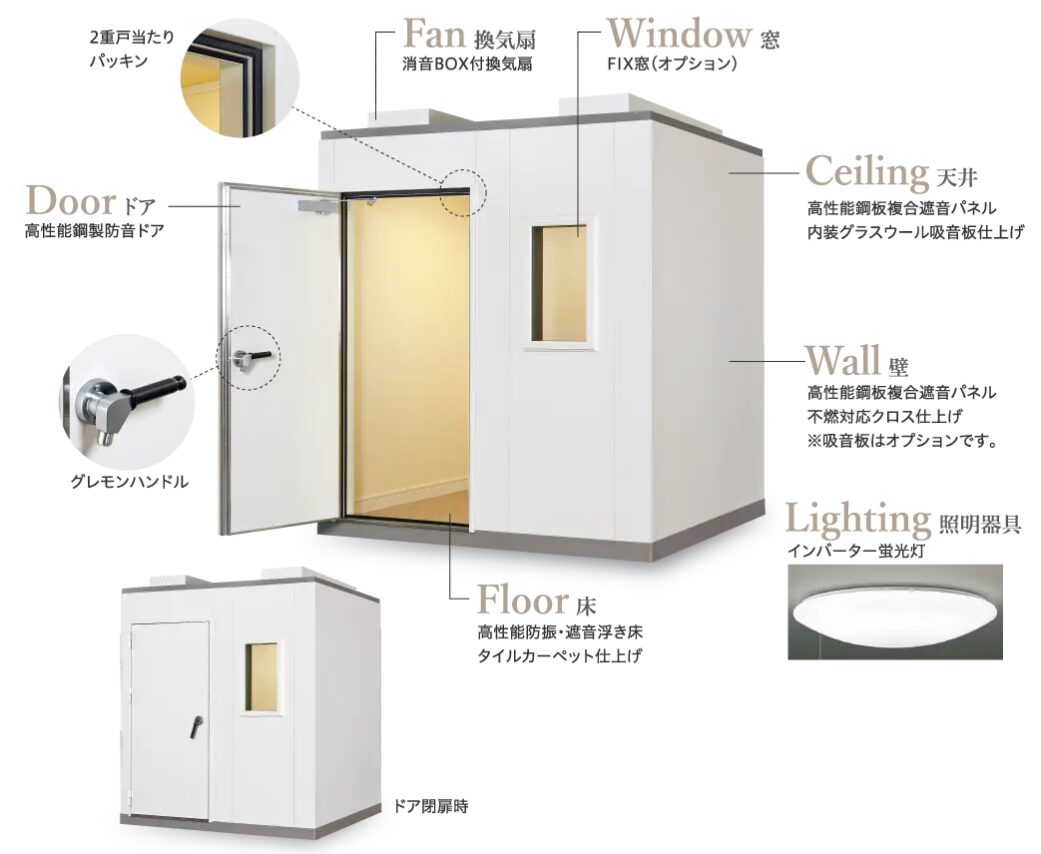

ハイスペック防音室　Dr-45タイプ

床	防振・遮音浮き床、タイルカーペット仕上げ(防炎認定品)
壁	鋼板複合遮音パネル、不燃対応クロス仕上げ(内、外)(FHS・FKS) 高性能鋼板複合遮音パネル、不燃対応クロス仕上げ(内、外)(FSS)
天井	鋼板複合遮音パネル、グラスウール吸音板(不燃認定品)(FHS・FKS) 高性能鋼板複合遮音パネル、グラスウール吸音板(不燃認定品)(FSS)
ドア	FHS／木製防音ドア、二重ガラス窓付き(レバーハンドル) FKS／鋼製防音ドア、二重ガラス窓付き(グレモンハンドル) FSS／高性能鋼製防音ドア(グレモンハンドル)
電装品	照明器具／天井インバーター蛍光灯(薄型) 1.5畳～3.0畳 66Ｗ　3.5畳～4.0畳 86Ｗ 1灯換気扇／熱交換型壁掛け換気扇(FHS・FKS) 消音BOX付換気扇(FSS) スイッチ／照明用、換気扇用コンセント／100V 2口×1

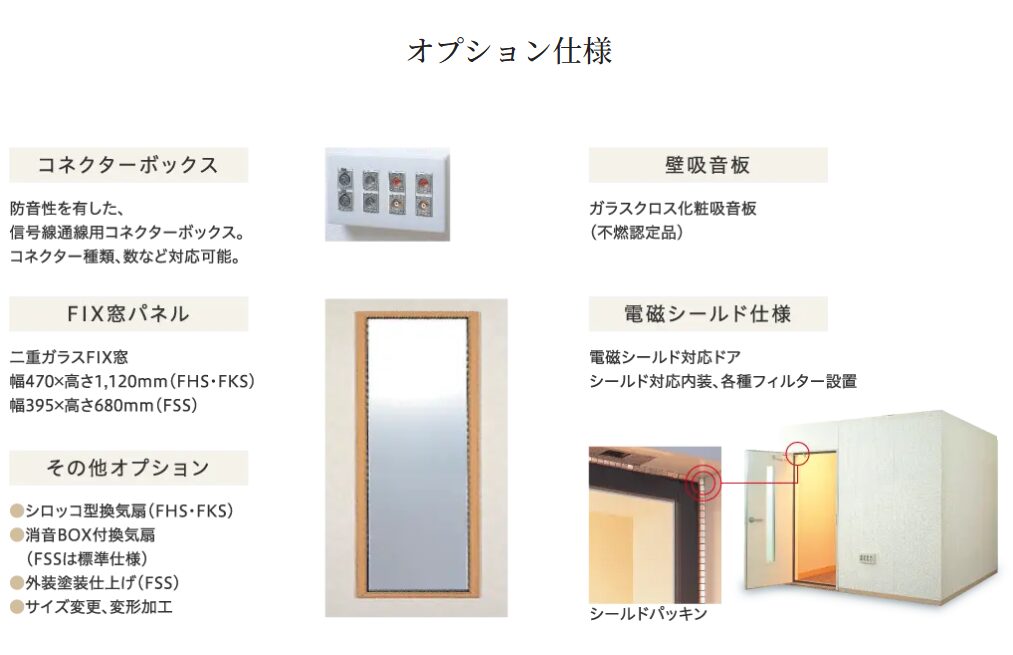

オプション対応表

	コネクターボックス	二重ガラスFIX窓	壁吸音板	電磁シールド	サイズ変更、変形加工	その他
Dr-35	〇	〇 W470×H1,120	〇不燃認定品	〇	〇	シロッコ型換気扇/消音BOX付換気扇
Dr-40	〇	〇 W470×H1,120	〇不燃認定品	〇	〇	シロッコ型換気扇/消音BOX付換気扇
Dr-45	〇	〇 W395×H680	〇不燃認定品	〇	〇	外装塗装仕上げ
